Подземная часть дома свайно-винтовые фундаменты для надежной основы

Подземная часть дома играет ключевую роль в долговечности и устойчивости строения. В современных условиях особенно популярен выбор свайно-винтовых фундаментов, которые позволяют быстро возводить фундамент, минимизировать земляные работы и адаптироваться к сложным грунтам. В этой статье мы разберем принципы устройства, особенности проектирования и практические нюансы применения свайно-винтовых конструкций.

Что такое свайно-винтовой фундамент и для каких грунтов он подходит

Свайно-винтовой фундамент — это совокупность металлических свай с резьбой и шнековым рабочим элементом, которые закручиваются в грунт. Такой способ позволяет достигать устойчивости за счет зацепления в плодородном слое, сцепления с грунтом и распределения нагрузки по площади. Свойства грунтов, такие как сила сопротивления на грунте, уровень грунтовых вод и наличие грунтовых слоев, определяют выбор шага закручивания и длины свай.

Преимущества перед классическими монолитными фундаментами очевидны: быстрая установка, минимальные земляные работы, возможность понижать затраты на строительных участках с ограниченным доступом, а также проще адаптировать конструкцию к сложным условиям. По статистике крупных строительных компаний, применение свайно-винтовых фундаментов сокращает общий срок возведения фундамента на 20–40% по сравнению с ленточными или плитными основаниями при аналогичных объемах работ.

Ключевые типы свай

Существуют разные варианты сваев: длинномерные металлические сваи с резьбой и шнековые сваи. Резьба обеспечивает сцепление со средним и плотным грунтом, а шнековый рабочий элемент позволяет закручивать сваю, создавая упорную опору. В зависимости от проекта выбирают диаметры, шаг резьбы и длину сваи. Влажные и слабые грунты требуют большей длины сваи и меньшего шага закручивания, чтобы снизить риск осадок.

Типы шнеков и их влияние на прочность

Шнековые элементы бывают различной формы: одноступенчатые, двухступенчатые и с адаптивными лопастями. Правильный выбор зависит от типа грунта и ожидаемой нагрузки. В среднем для жилых домов применяют шнеки диаметром 114–168 мм. Преимущество шнека — равномерное распределение нагрузки по площади, минимизация деформаций и снижение объемов земляных работ.

Проектирование и расчёт подземной части

Проектирование свайно-винтового фундамента начинается с анализа грунта: геологическое заключение, карта уровня грунтовых вод, рассчеты по несущей способности. Важно учесть нагрузки на дом: вес конструкции, снеговые и ветровые воздействия, а также потенциальные динамические нагрузки от близко расположенных построек или транспорта. Расчеты обычно выполняют инженеры-геотехники и инженеры-конструкторы, чтобы определить необходимый набор свай, их длину и расположение.

При бытовом подходе можно ориентироваться на примеры: для двухэтажного дома средней площади 120–150 кв. м на умеренно плотном грунте часто применяют 8–12 свай длиной 3,5–6 м, со шагом 2,5–3,5 м. Однако без геологического обследования такие показатели носит ориентировочный характер. В регионах с пучинистыми грунтами необходимы дополнительные меры: ростверк, усиленная связка свай и, возможно, временная «мягкая» подушка между грунтом и ростверком.

Особенности расчета несущей способности

Несущая способность свай зависит от сопротивления грунта, площади поперечного сечения и угла закручивания. Важно учесть возможные осадки и смещения. Современные методы включают определение грунтового сопротивления по статическим и динамическим методикам, а также использование геомеханических моделей для оценки распределения нагрузки на ростверк. Практический совет: корректировать расчеты по мере возведения фундамента, контролируя глубину закручивания и поперечную устойчивость конструкции.

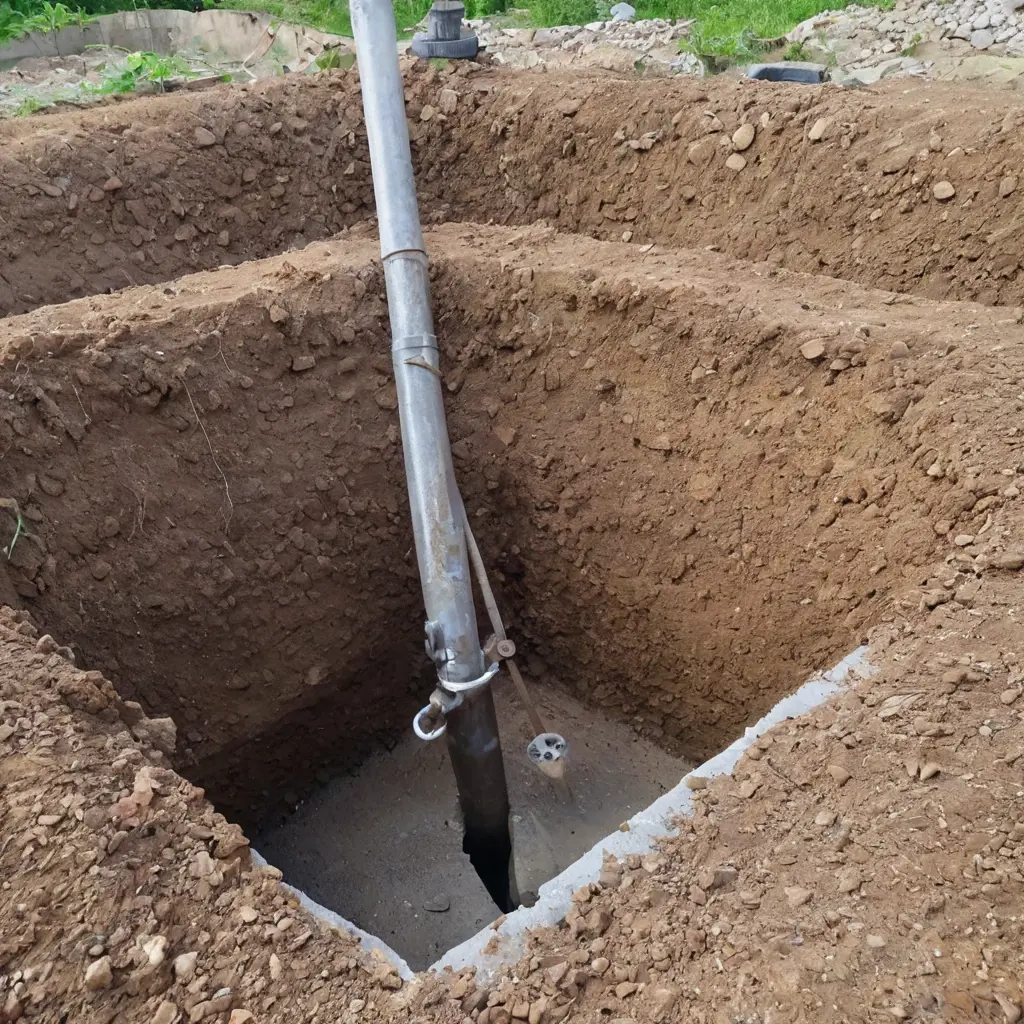

Технология монтажа свайно-винтового фундамента

Монтаж начинается с разметки расположения свай по периметру здания и внутри него, затем наращивают глубину закручивания до достижения сопротивления грунта. Важно обеспечить ровную плоскость верхнего среза и соответствие дизайнерским отметкам. Сверление и бурение не требуются, что сокращает время работ. При этом особое внимание уделяют уровню влажности почвы, наличию камней и корней, которые могут повлиять на закручивание и на площадь опоры.

Сроки монтажа зависят от числа свай и сложности участка. Для обычного частного дома без сложных геологических условий установка может занять 1–2 дня. В условиях сложных грунтов — до нескольких дней или недель, если требуется дополнительная подготовка поверхности или установка подкладок под ростверк. Важная часть процесса — контроль качества: визуальный осмотр свай на предмет деформаций, геодезическая проверка уровня верхней поверхности ростверка и фиксация свай в контракте с заказчиком.

Ростверк и подземная часть дома

Ростверк — это горизонтальная конструкция, соединяющая все сваи и передающая нагрузку на сваи от стен. Правильный ростверк распределяет вес дома на все точки опоры, снижает риск локальных просадок и обеспечивает стабильность всей структуры. Ростверк может быть монолитным или сборно-монолитным, с использованием железобетонных балок, которые армируются под нагрузку дома. В строительстве частных домов чаще применяют сварные или режущие элементы в виде готовых лент или плит, что упрощает сборку и позволяет быстро завершить работу.

Системы защиты от влаги и грунтовых вод

Подземная часть дома требует грамотной гидроизоляции, особенно если грунтовые воды близко к поверхности. Варианты защиты включают дренажную систему вокруг фундамента, гидроизоляцию ростверка и нижних частей свай. Правильная гидроизоляция снижает риск коррозии свай и последующей потери несущей способности. В регионах с частыми подземными водами гидроизолирующие материалы должны быть прочными к агрессивной среде и устойчивыми к протечкам.

Плюсы и минусы свайно-винтовых фундаментов

Ключевые плюсы: быстрая установка, минимальные земляные работы, возможность наращивать глубину закручивания, адаптивность к слабым или пучинистым грунтам, отсутствие большого объема строительной пыли. По данным отраслевых публикаций, в регионах с затрудненным доступом к строительной технике свайно-винтовые фундаменты показывают большую экономическую эффективность по сравнению с ленточными и плитными основаниями.

К минусам можно отнести необходимость точного расчета нагрузки и квалифицированный монтаж: некачественная установка может привести к неравномерной осадке или ухудшению срока службы. Также стоимость свайно-винтовых фундаментов может быть выше по сравнению с дешевыми ленточными основаниями на больших площадях, но компенсируется меньшими расходами на земляные работы и ускорением сроков.

Практические примеры и статистика

В городских условиях Московской области жилой дом площадью 120 кв. м был установлен на свайно-винтовых сваях: 10 свай по 4 м, шаг 2,8 м, ростверк из монолитной балочной плиты. Ускорение монтажа составило около 1,5 недели по сравнению с традиционным фундаментом. В другом регионе, где грунт склонен к пучениям, применяли 14 свай длиной 5 м и ростверк из железобетона, что позволило избежать проседания внутри участка за первые три года эксплуатации.

Статистика строительной практики показывает перенасыщение рынка свайно-винтовыми элементами в регионах с повышенной влажностью и низким уровнем грунтовых вод. Это связано с тем, что за счет компактности и простоты монтажа такая технология позволяет оперативно возводить базы под жилые дома и коттеджи. По данным ассоциаций инженеров-строителей, доля свайно-винтовых фундаментов в частном домостроении в некоторых регионах достигла 25–30% в последние годы.

Цитата автора: «На мой взгляд, свайно-винтовой фундамент — это оптимальное решение при ограниченных permisos на строительную технику или при нестандартном грунте. Но важно доверять проектирование квалифицированным инженерам и не экономить на геологическом обследовании.»

Заключение

Свайно-винтовые фундаменты представляют собой современное и эффективное решение для подземной части дома, особенно на сложных грунтах и в условиях ограниченного пространства для земляных работ. Они позволяют сократить сроки строительства, снизить затраты на экскаватор и обеспечить устойчивость здания на тяжелых условиях. При грамотном проектировании, качественном монтаже и регулярном техническом обслуживании такой фундамент служит десятилетиями.

Мнение автора: «Главное — не спешить с принятием решения и привлечь профильного инженера на стадии проектирования. Грамотно рассчитанная несущая способность, грамотная установка и правильная гидроизоляция — залог долгой службы подземной части дома.»
